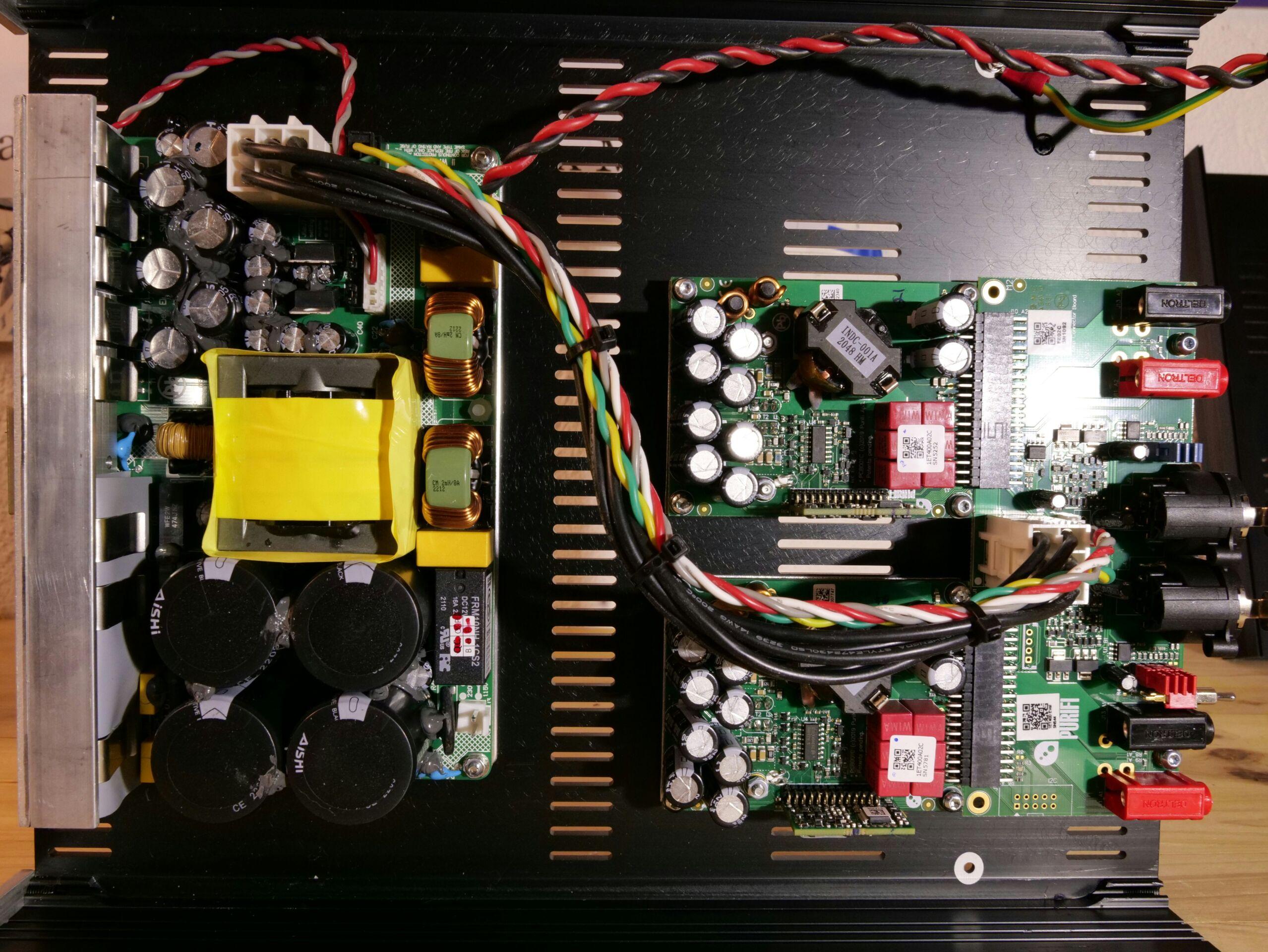

Czym są zwrotnice głośnikowe i dlaczego są istotne?

Zwrotnica głośnikowa to zestaw filtrów, który dzieli sygnał trafiający do kolumny na kilka węższych pasm i każde z nich kieruje do właściwego głośnika. Jest potrzebna, bo pojedynczy przetwornik nie odtworzy całego pasma akustycznego z dobrą jakością, a podawanie mu częstotliwości spoza jego zakresu pogarsza jego pracę.

W zestawach wysokiej klasy parametry zwrotnicy są równie ważne jak parametry samych głośników. Poniżej wyjaśniamy, jak działają zwrotnice pasywne i aktywne, co oznaczają ich parametry i na co patrzeć przy doborze.

Do czego służy zwrotnica w kolumnie

Większość kolumn hi-fi i nagłośnieniowych łączy kilka głośników, z których każdy obsługuje inny zakres częstotliwości. Najprostszy przykład to zestaw z głośnikiem niskotonowym (odpowiadającym za bas i środek) oraz wysokotonowym. Sygnał ze źródła zawiera wszystkie częstotliwości naraz, więc zwrotnica musi je rozdzielić.

Liczba pasm określa liczbę dróg zestawu:

• dwudrożna – dwa pasma, filtr dolnoprzepustowy i górnoprzepustowy,
• trójdrożna – trzy pasma, do dwóch filtrów dochodzi pasmowoprzepustowy dla głośnika średniotonowego,
• czterodrożna i więcej – spotykana rzadko, bo złożoność układu zwykle nie przekłada się na wyraźnie lepsze brzmienie.

Projektując zwrotnicę, konstruktor bierze pod uwagę m.in. przesunięcia fazowe, efektywność poszczególnych głośników oraz efekt baffle-step, czyli spadek poziomu niskich tonów związany z rozmiarem frontu obudowy.

Jak działa zwrotnica pasywna

Zwrotnica pasywna składa się wyłącznie z elementów biernych:

• cewka tłumi wyższe częstotliwości, więc trafia do toru głośnika niskotonowego,
• kondensator obcina niższe częstotliwości, dlatego chroni głośnik wysokotonowy,
• rezystory wyrównują poziom głośników i ograniczają moc dostarczaną do przetwornika.

Układ włącza się bezpośrednio między wyjściem głośnikowym wzmacniacza a głośnikami. Pracuje więc przy dużych prądach i napięciach, a jego elementy, zwłaszcza miedziane cewki, muszą znosić wysoką moc. Są przez to drogie i spore. Zaletą jest prosta konstrukcja i brak zasilania, dlatego zwrotnice pasywne znajdziemy w większości domowych zestawów głośnikowych.

Ograniczenia tego rozwiązania są dwa. Po pierwsze, zwrotnica pochłania część mocy wzmacniacza. Po drugie, jej działanie zależy od impedancji podłączonego głośnika, więc układu zaprojektowanego do jednego przetwornika nie da się bez zmian przenieść do innego. Nowocześniejsze konstrukcje zawierają sieci korekcyjne (np. układ Zobela), które kompensują zmiany impedancji głośnika w funkcji częstotliwości.

Zwrotnica aktywna i cyfrowa

Zwrotnica aktywna dzieli sygnał przed wzmacniaczem, czyli pracuje na niskim napięciu. Oprócz rezystorów i kondensatorów wykorzystuje wzmacniacze operacyjne, dzięki czemu filtr dolnoprzepustowy nie wymaga dużych cewek. Potrzebuje za to zasilania (zwykle 12 V) i osobnego wzmacniacza dla każdego pasma – zestaw dwudrożny wymaga dwóch końcówek mocy.

W zamian daje:

• łatwą regulację nachylenia, typu filtru i poziomów każdego pasma,
• lepszą izolację głośników od sygnałów przeznaczonych dla pozostałych,
• bezpośrednie połączenie wzmacniacza z głośnikiem, co poprawia kontrolę nad ruchem membrany.

Wersje cyfrowe, oparte na procesorze sygnałowym (DSP), często oferują dodatkowo limiter, regulację opóźnienia i korekcję barwy. Zwrotnice aktywne stosuje się głównie w sprzęcie profesjonalnym, np. w studyjnych monitorach odsłuchowych, oraz w zestawach klasy hi-end.

Zwrotnica pasywna a aktywna w skrócie

Parametry zwrotnicy głośnikowej

Każdą zwrotnicę opisują trzy podstawowe parametry:

• częstotliwość podziału – punkt, w którym pasmo przechodzi z jednego głośnika na drugi (w zestawie trójdrożnym są dwa takie punkty),
• nachylenie zbocza – jak szybko filtr tłumi sygnał poza pasmem, podawane w dB na oktawę,
• typ filtru – np. Bessela, Butterwortha lub Linkwitza-Rileya.

Nachylenie wynika z rzędu filtru. W praktyce stosuje się filtry od pierwszego do czwartego rzędu:

Strome filtry pozwalają obniżyć częstotliwość podziału i zwiększyć obciążalność głośnika wysokotonowego. W zwrotnicach aktywnych i systemach zarządzania głośnikami dostępne są nachylenia nawet do 96 dB/okt.

Jak dobrać zwrotnicę do głośników

Gotowa zwrotnica uniwersalna zadziała dobrze tylko wtedy, gdy pasuje do konkretnych przetworników. Przy wyborze sprawdź:

1. Liczbę dróg – musi odpowiadać liczbie rodzajów głośników w kolumnie.
2. Impedancję – zwrotnica jest projektowana pod określone obciążenie, więc powinna zgadzać się z impedancją głośników; sama nie zmienia impedancji przetwornika, np. z 4 na 8 omów, bo jest tylko filtrem.
3. Częstotliwość podziału – powinna wypadać na płaskim odcinku charakterystyki obu głośników, zwłaszcza wysokotonowego.
4. Obciążalność – elementy muszą wytrzymać moc wzmacniacza.

Typowe błędy to podział w okolicy 1-1,5 kHz, gdzie ucho jest bardzo czułe i niedoskonałości łatwo usłyszeć, oraz zbyt łagodny filtr dla małego głośnika wysokotonowego, który przy niskich częstotliwościach łatwo uszkodzić. Jakość użytych elementów mocno wpływa na brzmienie.

Wartości elementów zależą od częstotliwości podziału, rzędu i typu filtru oraz impedancji głośników. Ponieważ elementy wpływają na siebie nawzajem, a impedancja głośnika zmienia się z częstotliwością, projektanci korzystają dziś z programów do pomiarów i symulacji, które uwzględniają rzeczywiste charakterystyki przetworników. Więcej o praktyce budowy zwrotnic znajdziesz w poradniku na Elektroda.pl, a opis rzędów i typów filtrów w anglojęzycznej Wikipedii.

Zabezpieczenie głośnika wysokotonowego w zwrotnicy

Głośniki wysokotonowe są najbardziej narażone na przeciążenie. Dlatego w zwrotnicach pasywnych montuje się elementy ochronne:

• rezystor szeregowy ograniczający moc,
• żarówkę, której opór rośnie wraz z temperaturą, więc przy przesterowaniu ogranicza prąd,
• elementy PTC, bezpieczniki lub wyłączniki reagujące na nagłe skoki mocy.

W zwrotnicach cyfrowych tę funkcję przejmuje zwykle limiter w procesorze sygnałowym.
