Rola przedwzmacniacza w systemie audio

Gramofon podłączony wprost do wzmacniacza mocy gra cicho i płasko. Komputer podpięty do wysokiej klasy słuchawek brzmi podobnie – bez dynamiki, z zauważalnym szumem tła. Winowajcą zwykle nie jest samo źródło ani głośniki, tylko brak jednego ogniwa w torze audio: przedwzmacniacza. To on przygotowuje sygnał, zanim trafi do dalszego przetwarzania, i w dużej mierze decyduje o tym, jak system zabrzmi już na wejściu.

Czym jest przedwzmacniacz i jaką pełni rolę w systemie audio

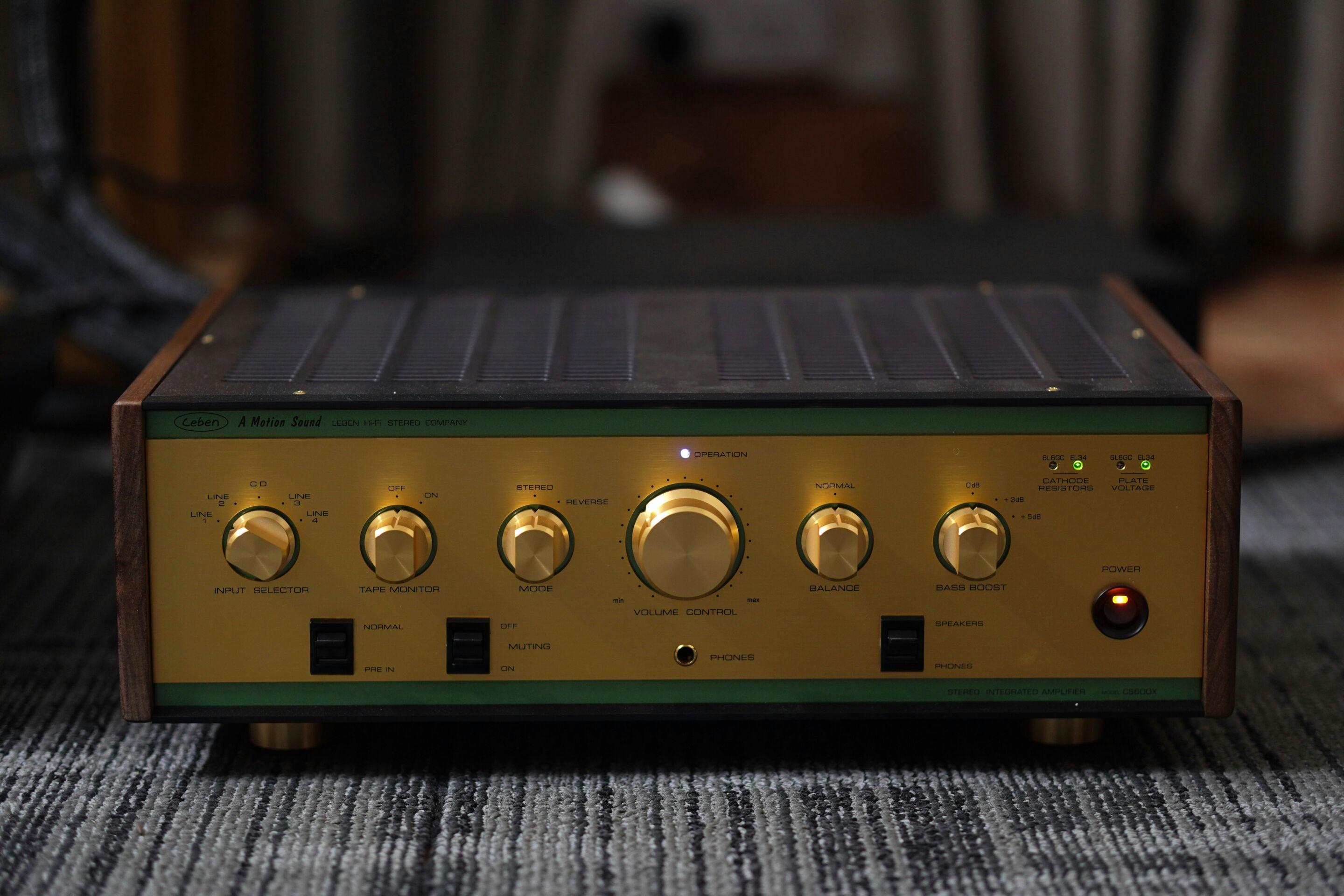

Przedwzmacniacz pośredniczy między źródłem dźwięku a wzmacniaczem mocy. Wbrew nazwie nie zawsze musi wzmacniać sygnał – jego zadaniem jest przede wszystkim regulacja poziomu głośności, wprowadzanie korekcji oraz wysterowanie końcówki mocy. Dzięki temu rozdzieleniu udaje się oddzielić delikatne obwody małosygnałowe od tych, w których płyną duże prądy i napięcia, czyli od sekcji wzmacniaczy mocy. To realna korzyść, nie tylko teoria: mniej zakłóceń przenika do czułej części toru sygnałowego.

W praktyce przedwzmacniacz odpowiada też za pierwszy etap obróbki sygnału ze źródła. Zaczyna się od wyboru wejścia – gramofonu, odtwarzacza CD czy komputera – a dopiero potem następuje regulacja poziomu i ewentualna korekcja barwy. Bez tego etapu trudno wygodnie przełączać się między urządzeniami i utrzymać spójną głośność odsłuchu.

Rodzaje przedwzmacniaczy: aktywne, pasywne, lampowe i tranzystorowe

Podstawowy podział prowadzi przez sposób pracy z sygnałem. Przedwzmacniacze aktywne wykorzystują układy elektroniczne – tranzystory, wzmacniacze operacyjne lub lampy – do realnego podbicia sygnału i oferują szerszą kontrolę parametrów. Przedwzmacniacze pasywne działają inaczej: nie mają elementów aktywnych, a opierają się tylko na tłumieniu sygnału. Typowa konstrukcja to selektor wejść na przekaźnikach, a za nim potencjometr.

Wśród konstrukcji aktywnych osobną kategorię stanowią modele lampowe i tranzystorowe. Lampowe przedwzmacniacze wprowadzają zniekształcenia parzystych harmonicznych – to właśnie one odpowiadają za odczucie ciepłego, “lampowego” brzmienia, cenionego w systemach nastawionych na muzykalność. Wersje tranzystorowe stawiają na inny kompromis: wyższą precyzję i stabilność pracy przy niższym poziomie zniekształceń.

Przedwzmacniacz a wzmacniacz mocy – najważniejsze różnice

Te dwa elementy łatwo pomylić, bo w wielu urządzeniach siedzą w jednej obudowie. Zakres obowiązków mają jednak inny. Wzmacniacz mocy odpowiada za wzmocnienie sygnału, czyli dostarczenie mu energii potrzebnej do napędzenia głośników. Przedwzmacniacz robi coś innego – przetwarza sygnał na potrzeby wzmacniacza mocy, wyrównując jego poziom, zanim ten trafi dalej.

Krótko: wzmacniacz mocy to siła napędowa systemu, a przedwzmacniacz – jego centrum sterowania i przygotowania sygnału. Jeden bez drugiego nie da pełnego, kontrolowanego brzmienia.

Przedwzmacniacz gramofonowy i korekcja RIAA

Osobny przypadek to przedwzmacniacz gramofonowy, nazywany też preampem. Odpowiada za korekcję basów oraz ścieżek niskich i wysokich, dzięki czemu przywraca pierwotne brzmienie tonów zapisane na płycie winylowej. Wykonuje też wyrównanie poziomu impedancji sygnałów wejściowych i wyjściowych, co ma znaczenie dla czystości przekazu.

Wszystkie gramofony z wkładkami MM lub MC wymagają takiego specjalnego przedwzmacniacza – bez niego sygnał jest zbyt słaby i tonalnie “krzywy”. Wiele współczesnych wzmacniaczy ma go już wbudowanego; poznasz to po osobnym wejściu oznaczonym jako “Phono”. Dobór przedwzmacniacza gramofonowego nie jest jednak uniwersalny: liczy się napięcie wyjściowe wkładki, inne dla MM, a inne dla wkładki MC.

Jak wybrać przedwzmacniacz gramofonowy

Wybór przedwzmacniacza gramofonowego zaczyna się od wkładki, bo to ona narzuca wymagania. Wkładka MM, z ruchomym magnesem, generuje napięcie w zakresie 2,5-7 mV. Wkładka MC daje sygnał znacznie słabszy – od 0,1 do 2 mV. Im słabszy sygnał wejściowy, tym wyższej klasy przedwzmacniacz jest potrzebny, dlatego do wkładek MC dobiera się osobno klasyfikowany sprzęt.

Kluczowy parametr to stosunek sygnału do szumu (S/N). Im wyższa wartość, tym czystszy dźwięk na wyjściu. Dla wkładek MM typowe wartości mieszczą się w przedziale 65-86 dB, a dla wkładek MC sięgają nawet 92 dB – te wartości podaje poradnik o wyborze przedwzmacniacza do gramofonu. Drugi parametr to impedancja wejściowa, którą warto dopasować do wkładki: dla MM zwykle 47 kΩ, dla MC od 10 do 1000 Ω. Impedancja wyjściowa przedwzmacniacza powinna być z kolei możliwie najniższa.

Przy porównywaniu modeli pomocne jest zestawienie kilku parametrów obok siebie:

• rodzaj obsługiwanej wkładki – MM czy MC – i klasa przedwzmacniacza dobrana do jej sygnału,
• stosunek sygnał/szum: 65-86 dB dla MM, do 92 dB dla MC,
• impedancja wejściowa dopasowana do wkładki: 47 kΩ dla MM, 10-1000 Ω dla MC,
• impedancja wyjściowa możliwie najniższa oraz dokładność korekcji RIAA, czyli odstępstwo od normy korekcji stosowanej przy tłoczeniu płyt winylowych.

Wzmocnienie w decybelach też ma znaczenie – im wyższe, tym głośniej zagra gramofon bez dokładania mocy z zewnątrz, jak zaznacza poradnik o przedwzmacniaczach gramofonowych Artom Audio.

Przedwzmacniacz zintegrowany czy zewnętrzny

Do lat osiemdziesiątych zewnętrzny przedwzmacniacz, oddzielony fizycznie od końcówki mocy, był rozwiązaniem bardzo powszechnym. Dziś takie podejście jest coraz rzadsze. Powód jest prozaiczny: obecna technika pozwala połączyć wzmacniacz mocy i przedwzmacniacz w jednej obudowie bez kompromisów jakościowych, więc większość producentów po prostu to robi.

Osobne przedwzmacniacze wciąż mają jednak swoje miejsce – głównie w sprzęcie wysokiej klasy, gdzie fizyczne rozdzielenie obwodów małosygnałowych i mocy dalej ma znaczenie dla jakości brzmienia.

Najczęściej zadawane pytania

Jaką rolę pełni przedwzmacniacz?

Przedwzmacniacz reguluje poziom głośności, wprowadza korekcje sygnału i wysterowuje końcówkę mocy. Odpowiada też za pierwszy etap obróbki sygnału ze źródła, zaczynając od wyboru wejścia.

Czy przedwzmacniacz jest konieczny?

Tak, choć nie zawsze jako osobne urządzenie. W większości współczesnych wzmacniaczy przedwzmacniacz i końcówka mocy siedzą w jednej obudowie, bo da się je połączyć bez utraty jakości. Ten etap toru sygnałowego jest więc obecny niemal zawsze – pytanie dotyczy tylko tego, czy jest wydzielony fizycznie, czy zintegrowany.

Czym się różni wzmacniacz od przedwzmacniacza?

Wzmacniacz mocy odpowiada za wzmocnienie sygnału potrzebne do napędzenia głośników. Przedwzmacniacz przetwarza i wyrównuje sygnał, zanim trafi do wzmacniacza mocy – to wcześniejszy etap toru, nie zamiennik tego drugiego.

Do czego służy wzmacniacz audio?

Wzmacniacz mocy w systemie audio odpowiada za wzmocnienie sygnału do poziomu zdolnego napędzić głośniki. To on dostarcza energię potrzebną do wygenerowania słyszalnego dźwięku, podczas gdy wcześniejsze przygotowanie sygnału należy do przedwzmacniacza.
